Глава №6:"Средства анализа и управления сетями"

6.2. Стандарты систем управления

6.2.1. Стандартизуемые элементы системы управления
6.2.2. Стандарты систем управления на основе протокола SNMP

6.2. Стандарты систем управления

6.2.1. Стандартизуемые элементы системы управления

При формализации схемы «менеджер - агент» могут быть стандартизованы следующие аспекты ее функционирования:

протокол взаимодействия агента и менеджера;
интерфейс «агент - управляемый ресурс»;
интерфейс «агент - модель управляемого ресурса»;
интерфейс «менеджер - модель управляемого ресурса»;
справочная система о наличии и местоположении агентов и менеджеров, упрощающая построение распределенной системы управления;
язык описания моделей управляемых ресурсов, то есть язык описания MIB;
схема наследования классов моделей объектов (дерево наследования), которая позволяет строить модели новых объектов на основе моделей более общих объектов, например, модели маршрутизаторов на основе модели обобщенного коммуникационного устройства;
схема иерархических отношений моделей управляемых объектов (дерево включения), которая позволяет отразить взаимоотношения между отдельными элементами реальной системы, например, принадлежность модулей коммутации определенному коммутатору или отдельных коммутаторов и концентраторов определенной подсети.

Существующие стандарты на системы управления отличаются тем, что в них может быть стандартизованы не все перечисленные выше аспекты схемы «менеджер - агент».

В стандартах систем управления как минимум стандартизуется некоторый способ формального описания моделей управляемых объектов, а также определяется протокол взаимодействия между менеджером и агентом.

Сегодня на практике применяются два семейства стандартов управления сетями - стандарты Internet, построенные на основе протокола SNMP (Simple Network Management Protocol), и международные стандарты ISO/ITU-T, использующие в качестве протокола взаимодействия агентов и менеджеров протокол CMIP (Common Management Information Protocol).

Стандарты систем управления, основанных на протоколе SNMP, формализуют минимум аспектов системы управления, а стандарты ISO/ITU-T - максимум аспектов, как и большинство стандартов, разработанных ITU-T. Традиционно, в локальных и корпоративных сетях применяются в основном системы управления на основе SNMP, а стандарты ISO/ITU-T и протокол CMIP находят применение в телекоммуникационных сетях.

6.2.2. Стандарты систем управления на основе протокола SNMP

Концепции SNMP-управления

В системах управления, построенных на основе протокола SNMP, стандартизуются следующие элементы:

протокол взаимодействия агента и менеджера;
язык описания моделей MIВ и сообщений SNMP - язык абстрактной синтаксической нотации ASN.1 (стандарт ISO 8824:1987, рекомендации ITU-T X.208);
несколько конкретных моделей MIB (MIB-I, MIB-II, RMON, RMON 2), имена объектов которых регистрируются в дереве стандартов ISO. Все остальное отдается на откуп разработчику системы управления. Протокол SNMP и тесно связанная с ним концепция SNMP MIB были разработаны для управления маршрутизаторами Internet как временное решение. Но, как это часто бывает со всем временным, простота и эффективность решения обеспечили успех этого протокола, и сегодня он используется при управлении практически любыми видами оборудования и программного обеспечения вычислительных сетей. И хотя в области управления телекоммуникационными сетями наблюдается устойчивая тенденция применения стандартов ITU-T, в которые входит протокол CMIP, и здесь имеется достаточно много примеров успешного использования SNMP-управления. Агенты SNMP встраиваются в аналоговые модемы, модемы ADSL, коммутаторы АТМ и т. д.

SNMP - это протокол прикладного уровня, разработанный для стека TCP/IP, хотя имеются его реализации и для других стеков, например IPX/SPX. Протокол SNMP используется для получения от сетевых устройств информации об их статусе, производительности и других характеристиках, которые хранятся в базе данных управляющей информации MIB (Management Information Base). Простота SNMP во многом определяется простотой MIB SNMP, особенно их первых версий MIB I и MIB II. Кроме того, сам протокол SNMP также весьма несложен.

Существуют стандарты, определяющие структуру MIB, в том числе набор типов ее объектов, их имена и допустимые операции над этими объектами (например, считать»).

Древовидная структура MIB содержит обязательные (стандартные) поддеревья, а также в ней могут находиться частные (private) поддеревья, позволяющие изготовителю интеллектуальных устройств управлять какими-либо специфическими функциями устройства на основе специфических объектов MIB.

Агент в протоколе SNMP - это обрабатывающий элемент, который обеспечивает менеджерам, размещенным на управляющих станциях сети, доступ к значениям переменных MIB и тем самым дает им возможность реализовывать функции по управлению и наблюдению за устройством.

Основные операции по управлению вынесены в менеджер, а агент SNMP выполняет чаще всего пассивную роль, передавая в менеджер по его запросу значения накопленных статистических переменных. При этом устройство работает с минимальными издержками на поддержание управляющего протокола. Оно использует почти всю свою вычислительную мощность для выполнения своих основных функций маршрутизатора, моста или концентратора, а агент занимается сбором статистики и значений переменных состояния устройства и передачей их менеджеру системы управления.

Примитивы протокола SNMP

SNMP - это протокол типа «запрос-ответ», то есть на каждый запрос, поступивший от менеджера, агент должен передать ответ. Особенностью протокола является его чрезвычайная простота - он включает в себя всего несколько команд.

Команда Get-request используется менеджером для получения от агента значения какого-либо объекта по его имени.
Команда GetNext-request используется менеджером для извлечения значения следующего объекта (без указания его имени) при последовательном просмотре таблицы объектов.
С помощью команды Get-response агент SNMP передает менеджеру ответ на команды Get-request или GetNext-request.
Команда Set используется менеджером для изменения значения какого-либо объекта. С помощью команды Set происходит собственно управление устройством. Агент должен понимать смысл значений объекта, который используется для управления устройством, и на основании этих значений выполнять реальное управляющее воздействие - отключить порт, приписать порт определенной VLAN и т. п. Команда Set пригодна также для установки условия, при выполнении которого агент SNMP должен послать менеджеру соответствующее сообщение. Может быть определена реакция на такие события, как инициализация агента, рестарт агента, обрыв связи, восстановление связи, неверная аутентификация и потеря ближайшего маршрутизатора. Если происходит любое из этих событий, то агент инициализирует прерывание.
Команда Trap используется агентом для сообщения менеджеру о возникновении особой ситуации.
Версия SNMP v.2 добавляет к этому набору команду GetBulk, которая позволяет менеджеру получить несколько значений переменных за один запрос.

Структура SNMP MIB

На сегодня существует несколько стандартов на базы данных управляющей информации для протокола SNMP. Основными являются стандарты MIB-I и MIB-II, а также версия базы данных для удаленного управления RMON MIB. Кроме этого существуют стандарты для специальных устройств MIB конкретного типа (например, MIB для концентраторов или MIB для модемов), а также частные MIB конкретных фирм-производителей оборудования.

Первоначальная спецификация MIB-I определяла только операции чтения значений переменных. Операции изменения или установки значений объекта являются частью спецификаций MIB-II.

Версия MIB-I (RFC 1156) определяет 114 объектов, которые подразделяются на 8 групп.

System - общие данные об устройстве (например, идентификатор поставщика, время последней инициализации системы).
Interfaces - параметры сетевых интерфейсов устройства (например, их количество, типы, скорости обмена, максимальный размер пакета).
Address Translation Table - описание соответствия между сетевыми и физическими адресами (например, по протоколу ARP).
Internet Protocol - данные, относящиеся к протоколу IP (адреса IP-шлюзов, хостов, статистика о IP-пакетах).
ICMP - данные, относящиеся к протоколу обмена управляющими сообщениями ICMP.
TCP - данные, относящиеся к протоколу TCP (например, о TCP-соединениях)
UDP - данные, относящиеся к протоколу UDP (число переданных, принятых и ошибочных UPD-дейтаграмм).
EGP - данные, относящиеся к протоколу обмена маршрутной информацией Exterior Gateway Protocol, используемому в Internet (число принятых с ошибками и без ошибок сообщений).

Из этого перечня групп переменных видно, что стандарт MIB-I разрабатывался с жесткой ориентацией на управление маршрутизаторами, поддерживающими протоколы стека TCP/IP.

В версии MIB-II (RFC 1213), принятой в 1992 году, был существенно (до 185) расширен набор стандартных объектов, а число групп увеличилось до 10.На рис. 6.6 приведен пример древовидной структуры базы объектов MIB-II. На нем показаны две из 10 возможных групп объектов - System (имена объектов начинаются с префикса Sys) и Interfaces (префикс if). Объект SysUpTimeсодержит значение продолжительности времени работы системы с момента последней перезагрузки, объект SysObjectID - идентификатор устройства (например, маршрутизатора).

Рис. 6.6. Стандартное дерево MIB-II (фрагмент)

Объект ifNumber определяет количество сетевых интерфейсов устройства, а объект ifEntry является вершиной поддерева, описывающего один из конкретных интерфейсов устройства. Входящие в это поддерево объекты ifType и ifAdminStatus определяют соответственно тип и состояние одного из интерфейсов, в данном случае интерфейса Ethernet.

В число объектов, описывающих каждый конкретный интерфейс устройства, включены следующие.

ifType - тип протокола, который поддерживает интерфейс. Этот объект принимает значения всех стандартных протоколов канального уровня, например rfc877-x25, ethemet-csmacd, iso88023-csmacd, iso88024-tokenBus, iso88025-tokenRlng и т. д.
ifMtu - максимальный размер пакета сетевого уровня, который можно послать через этот интерфейс.
ifSpeed - пропускная способность интерфейса в битах в секунду (100 для Fast Ethernet).
ifPhysAddress - физический адрес порта, для Fast Ethernet им будет МАС - адрес.
ifAdminStatus - желаемый статус порта.
up - готов передавать пакеты.
down - не готов передавать пакеты.
testing - находится в тестовом режиме.
ifOperStatus - фактический текущий статус порта, имеет те же значения, что и ifAdminStatus.
ifInOctets - общее количество байт, принятое данным портом, включая служебные, с момента последней инициализации SNMP-агента.
iflnUcastPkts - количество пакетов с индивидуальным адресом интерфейса, доставленных протоколу верхнего уровня.
IflnNUcastPkts - количество пакетов с широковещательным или мультивещательным адресом интерфейса, доставленных протоколу верхнего уровня.
ifInDiscards - количество пакетов, которые были приняты интерфейсом, оказались корректными, но не были доставлены протоколу верхнего уровня, скорее всего из-за переполнения буфера пакетов или же по иной причине.
ifin Errors - количество пришедших пакетов, которые не были переданы протоколу верхнего уровня из-за обнаружения в них ошибок.

Кроме объектов, описывающих статистику по входным пакетам, имеются аналогичные объекты, но относящиеся к выходным пакетам.

Как видно из описания объектов MIB-II, эта база данных не дает детальной статистики по характерным ошибкам кадров Ethernet, кроме этого, она не отражает изменение характеристик во времени, что часто интересует сетевого администратора.

Эти ограничения были впоследствии сняты новым стандартом на MIB - RMON MIB, который специально ориентирован на сбор детальной статистики по протоколу Ethernet, к тому же с поддержкой такой важной функции, как построение агентом зависимостей статистических характеристик от времени.

Форматы и имена объектов SNMP MIB

Для именования переменных базы MIB и однозначного определения их форматов используется дополнительная спецификация, называемая SMI - Structure of Management Information. Например, спецификация SMI включает в качестве стандартного имя IpAddress и определяет его формат как строку из 4 байт. Другой пример - имя Counter, для которого определен формат в виде целого числа в диапазоне от 0 до 2³²-1.

При описании переменных MIB и форматов протокола SNMP спецификация SMI опирается на формальный язык ASN.1, принятый ISO в качестве нотации для описания терминов коммуникационных протоколов (правда, многие коммуникационные протоколы, например IP, РРР или Ethernet, обходятся без этой нотации). Нотация ASN. 1 служит для установления однозначного соответствия между терминами, взятыми из стандартов, предназначенных для человеческого использования, и теми данными, которые передаются в коммуникационных протоколах аппаратурой. Достигаемая однозначность очень важна для гетерогенной среды, характерной для корпоративных сетей. Так, вместо того чтобы указать, что некоторая переменная протокола представляет собой целое число, разработчик протокола, использующий нотацию ASN.1, должен точно определить формат и допустимый диапазон переменной. В результате документация на MIB, написанная с помощью нотации ASN.1, может точно и механически транслироваться в форму кодов, характерных для сообщений протоколов.

Нотация ASN.1 похожа на другие метаязыки, например нормальную Бэкусову форму, используемую при описании языков программирования, в частности Алгола. Нотация ASN.1 поддерживает базовый набор различных типов данных, таких как целое число, строка и т. п., а также позволяет конструировать из этих базовых типов составные данные - массивы, перечисления, структуры.

Существуют правила трансляции структур данных, описанных на ASN.1, в структуры данных языков программирования, например C++. Соответственно, имеются трансляторы, выполняющие эту работу. Примера описаний данных с помощью ASN.1 приведены ниже при описании протокольных блоков данных SNMP.

Нотация ASN.1 широко используется при описании многих стандартов OSI, в частности моделей управляемых объектов и структуры сообщений протокола CMIP.

Имена переменных MIB могут быть записаны как в символьном, так и в числовом форматах. Символьный формат используется для представления переменных в текстовых документах и на экране дисплея, а числовые имена - в сообщениях протокола SNMP. Например, символьному имени SysDescr соответствует числовое имя 1, а более точно 1.3.6.1.2.1.1.1.

Составное числовое имя объекта SNMP MIB соответствует полному имени этого объекта в дереве регистрации объектов стандартизации ISO. Разработчики протокола SNMP не стали использовать традиционный для стандартов Internet способ фиксации численных параметров протокола в специальном RFC, называемом «Assigned Numbers» (там описываются, например, численные значения, которые может принимать поле Protocol пакета IP, и т. п.). Вместо этого они зарегистрировали объекты баз MIB SNMP во всемирном дереве регистрации стандартов ISO, показанном на рис. 6.7.

Как и в любых сложных системах, пространство имен объектов ISO имеет древовидную иерархическую структуру, причем на рис. 6.7 показана только его верхняя часть. От корня этого дерева отходят три ветви, соответствующие стандартам, контролируемым ISO, ITU и совместно ISO-ITU. В свою очередь, организация ISO создала ветвь для стандартов, создаваемых национальными и международными организациями (ветвь огд). Стандарты Internet создавались под эгидой Министерства обороны США (Departament of Defence, DoD), поэтому стандарты MIB попали в поддерево dod-internet, а далее, естественно, в группу стандартов управления сетью - ветвь mgmt. Объекты любых стандартов, создаваемых под эгидой ISO, однозначно идентифицируются составными символьными именами, начинающимися от корня этого дерева. В сообщениях протоколов символьные имена не используются, а применяются однозначно соответствующие им составные числовые имена. Каждая ветвь дерева имен объектов нумеруется в дереве целыми числами слева направо, начиная с единицы, и эти числа и заменяют символьные имена. Поэтому полное символьное имя объекта MIB имеет вид: iso.org.dod.internet.mgmt.mib, а полное числовое имя: 1.3.6.1.2.1.

Рис. 6.7. Пространство имен объектов ISO

Группа объектов private (4) зарезервирована за стандартами, создаваемыми частными компаниями, например Cisco, Hewlett-Packard и т. п. Это же дерево регистрации используется для именования классов объектов CMIP и TMN.

Соответственно, каждая группа объектов MIB-I и MIB-II также имеет кроме кратких символьных имен, приведенных выше, полные символьные имена и соответствующие им числовые имена. Например, краткое символьное имя группы System имеет полную форму iso.org.dod.internet.mgmt.mib.system, а ее соответствующее числовое имя - 1.3.6.1.2.1. Часть дерева имен ISO, включающая группы объектов MIB, показана на рис. 6.8.

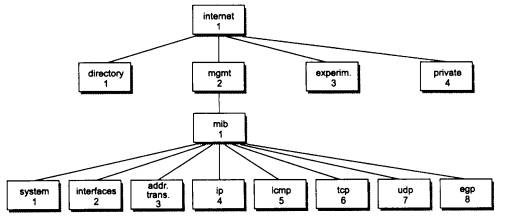

Рис. 6.8. Часть дерева имен ISO, включающая группы объектов MIB-I

Формат сообщений SNMP

Протокол SNMP обслуживает передачу данных между агентами и станцией, управляющей сетью. SNMP использует дейтаграммный транспортный протокол UDP, не обеспечивающий надежной доставки сообщений. Протокол, организующий надежную передачу дейтаграмм на основе соединений TCP, весьма загружает управляемые устройства, которые на момент разработки протокола SNMP были не очень мощные, поэтому от услуг протокола TCP решили отказаться.

SNMP часто рассматривают только как решение для управления сетями TCP/IP. Хотя SNMP чаще всего и работает над UDP (он может также работать и над TCP), он может работать и над транспортными сетевыми протоколами стека OSI - ТРО, ТР4, CNLS, а также над протоколами МАС - уровня. Растет поддержка протокола SNMP и в других транспортных средах. Например, фирма Novell начала поддерживать протокол SNMP с версии NetWare 3.11, а некоторые производители оборудования (например, Bay Networks) реализуют в своих устройствах передачу сообщений SNMP с помощью как IP, так и IPX.

Сообщения SNMP, в отличие от сообщений многих других коммуникационных протоколов, не имеют заголовков с фиксированными полями. В соответствии с нотацией ASN.1 сообщение SNMP состоит из произвольного количества полей, и каждое поле предваряется описателем его типа и размера.

Любое сообщение SNMP состоит из трех основных частей: версии протокола (version), идентификатора общности (community), используемого для группирования устройств, управляемых определенным менеджером, и области данных, в которой собственно и содержатся описанные выше команды протокола, имена объектов и их значения. Область данных делится на блоки данных протокола (Protocol Data Unit, PDU).

Общий формат сообщения SNMP в нотации ASN.1 выглядит следующим образом:>

SNMP-Message ::=

SEQUENCE {

version INTEGER {

version-1 (0)

community

OCTET STRING,

SNMP-PDUs

ANY

}

Область данных может содержать пять различных типов PDU, соответствующих пяти командам протокола SNMP:

SNMP-PDUs :: =

CHOICE {

get-request

GetRequest-PDU,

get-next-request

GetNextRequest-PDU,

get-response

GetResponse-PDU,

set-request

SetRequest-PDU,

trap

Trap-PDU,

}

И наконец, для каждого типа PDU имеется определение его формата. Например, формат блока GetRequest-PDU описан следующим образом:

GetRequest-PDU ::=

IMPLICIT SEQUENCE {

request-id

RequestID,

error-status

ErrorStatus,

error-index

Errorlndex,

variable-bindings

VarBindList

}

Далее стандарт SNMP определяет соответственно формат переменных блока GetRequest-PDU. Переменная Request ID - это 4-байтовое целое число (используется для установления соответствия ответов запросам), ErrorStatus и Errorlndex - это однобайтовые целые, которые в запросе должны быть установлены в 0. VarBindList - это список числовых имен объектов, значениями которых интересуется менеджер. В нотации ASN.1 этот список состоит из пар «имя - значение». При запросе значение переменной должно быть установлено в null.

Вот пример сообщения протокола SNMP, которое представляет собой запрос о значении объекта SysDescr (числовое имя 1.3.6.1.2.1.1.1).

Как видно из описания, сообщение начинается с кода 30 (все коды шестнадцатеричные), который соответствует ключевому слову SEQUENCE (последовательность). Длина последовательности указывается в следующем байте (41 байт). Далее следует целое число длиной 1 байт - это версия протокола SNMP (в данном случае О, то есть SNMP v.l, a 1 означала бы SNMP v.2). Поле community имеет типstring (строка символов) длиной в 6 байт со значением public. Остальную часть сообщения составляет блок данных GetRequest-PDU . То, что это операция Get-request, говорит код АО (это значение определено в протоколе SNMP, а не в нотации ASN.1), а общая длина блока данных - 28 байт. В соответствии со структурой блока Getrequest-PDU, далее идет идентификатор запроса (он определен как целое 4-байтовое число). Затем в блоке следуют два однобайтовых целых числа статуса и индекса ошибки, которые в запросе установлены в 0. И наконец, завершает сообщение список объектов, состоящий из одной пары - имени 1.3.6.1.2.1.1.1.0 и значения null.

Спецификация RMON MIB

Новейшим добавлением к функциональным возможностям SNMP является спецификация RMON, которая обеспечивает удаленное взаимодействие с базой MIB. До появления RMON протокол SNMP не мог использоваться удаленным образом, он допускал только локальное управление устройствами. База RMON MIB обладает улучшенным набором свойств для удаленного управления, так как содержит агрегированную информацию об устройстве, не требующую передачи по сети больших объемов информации. Объекты RMON MIB включают дополнительные счетчики ошибок в пакетах, более гибкие средства анализа трендов и статистики, более мощные средства фильтрации для захвата и анализа отдельных пакетов, а также более сложные условия установления сигналов предупреждения. Агенты RMON MIB более интеллектуальны по сравнению с агентами MIB-I или MIB-II и выполняют значительную часть работы по обработке информации об устройстве, которую раньше выполняли менеджеры. Эти агенты могут располагаться внутри различных коммуникационных устройств, а также быть выполнены в виде отдельных программных модулей, работающих на универсальных персональных компьютерах и ноутбуках.

Объекту RMON присвоен номер 16 в наборе объектов MIB, а сам объект RMON объединяет 10 групп следующих объектов.

Statistics - текущие накопленные статистические данные о характеристиках пакетов, количестве коллизий и т. п.
History - статистические данные, сохраненные через определенные промежутки времени для последующего анализа тенденций их изменений.
Alarms - пороговые значения статистических показателей, при превышении которых агент RMON посылает сообщение менеджеру.
Hosts - данные о хостах сети, в том числе и о их МАС - адресах.
HostTopN - таблица наиболее загруженных хостов сети.
Traffic Matrix - статистика об интенсивности трафика между каждой парой хостов сети, упорядоченная в виде матрицы.
Filter - условия фильтрации пакетов.
Packet Capture - условия захвата пакетов.
Event - условия регистрации и генерации событий.

Данные группы пронумерованы в указанном порядке, поэтому, например, группа Hosts имеет числовое имя 1.3.6.1.2.1.16.4.

Десятую группу составляют специальные объекты протокола Token Ring.

Всего стандарт RMON MIB определяет около 200 объектов в 10 группах, зафиксированных в двух документах - RFC 1271 для сетей Ethernet и RFC 1513 для сетей Token Ring.

Отличительной чертой стандарта RMON MIB является его независимость от протокола сетевого уровня (в отличие от стандартов MIB-I и MIB-II, ориентированных на протоколы TCP/IP). Поэтому он удобен для гетерогенных сред, использующих различные протоколы сетевого уровня.

Рассмотрим более подробно группу Statistics, которая определяет, какую информацию о кадрах (называемых в стандарте пакетами) Ethernet может предоставить агент RMON. Группа History основана на объектах группы Statistics, так как ее объекты просто позволяют строить временные ряды для объектов группы Statistics.

В группу Statistics входят наряду с некоторыми другими следующие объекты.

etherStatsDropEvents - общее число событий, при которых пакеты были проигнорированы агентом из-за недостатка его ресурсов. Сами пакеты при этом не обязательно были потеряны интерфейсом.
etherStatsOrtets - общее число байт (включая ошибочные пакеты), принятых из сети (исключая преамбулу н включая байты контрольной суммы).
etherStatsPkts - общее число полученных пакетов (включая ошибочные).
etherStatsBroadcastPkts - общее число хороших пакетов, которые были посланы по широковещательному адресу.
etherStatsMulticastPkts - общее число хороших пакетов, полученных по мультивещательному адресу.
etherStatsCRCAlign Errors - общее число полученных пакетов, которые имели длину (исключая преамбулу) между 64 и 1518 байт, не содержали целое число байт (alignment error) или имели неверную контрольную сумму (FCS error).
etherStatsUndersizePkts - общее число пакетов, которые имели длину меньше, чем 64 байт, но были правильно сформированы.
etherStatsOversizePkts - общее число полученных пакетов, которые имели длину больше, чем 1518 байт, но были тем не менее правильно сформированы.
etherStatsFragments - общее число полученных пакетов, которые не состояли из целого числа байт или имели неверную контрольную сумму и имели к тому же длину, меньшую 64 байт.
etherStatsJabbers - общее число полученных пакетов, которые не состояли из целого числа байт или имели неверную контрольную сумму и имели к тому же длину, большую 1518 байт.
etherStatsCollisions - наилучшая оценка числа коллизий на данном сегменте Ethernet.
etherStatsPkts640ctets - общее количество полученных пакетов (включая плохие) размером 64 байт.
etherStatsPkts65to1270ctets - общее количество полученных пакетов (включая плохие) размером от 65 до 127 байт.
etherStatsPktsl28to2550ctets - общее количество полученных пакетов (включая плохие) размером от 128 до 255 байт.
etherStatsPkts256to5110ctets - общее количество полученных пакетов (включая плохие) размером от 256 до 511 байт.
etherStatsPkts512tol0230ctets - общее количество полученных пакетов (включая плохие) размером от 512 до 1023 байт.
etherStatsPktsl024tol5180ctets - общее количество полученных пакетов (включая плохие) размером от 1024 до 1518 байт.

Как видно из описания объектов, с помощью агента RMON, встроенного в повторитель или другое коммуникационное устройство, можно провести очень детальный анализ работы сегмента Ethernet или Fast Ethernet. Сначала можно получить данные о встречающихся в сегменте типах ошибок в кадрах, а затем целесообразно собрать с помощью группыHistory зависимости интенсивности этих ошибок от времени (в том числе и привязав их ко времени). После анализа временных зависимостей часто уже можно сделать некоторые предварительные выводы об источнике ошибочных кадров и на этом основании сформулировать более тонкие условия захвата кадров со специфическими признаками (задав условия в группеFilter ), соответствующими выдвинутой версии. После этого можно провести еще более детальный анализ за счет изучения захваченных кадров, извлекая их из объектов группыPacket Capture.

Позже был принят стандарт RMON 2, который распространяет идеи интеллектуальной RMON MIB на протоколы верхних уровней, выполняя часть работы анализаторов протоколов.

Недостатки протокола SNMP

Протокол SNMP служит основой многих систем управления, хотя имеет несколько принципиальных недостатков, которые перечислены ниже.

Отсутствие средств взаимной аутентификации агентов и менеджеров. Единственным средством, которое можно было бы отнести к средствам аутентификации, является использование в сообщениях так называемой «строки сообщества» - «community string». Эта строка передается по сети в открытой форме в сообщении SNMP и служит основой для деления агентов и менеджеров на «сообщества», так что агент взаимодействует только с теми менеджерами, которые указывают в поле community string ту же символьную строку, что и строка, хранящаяся в памяти агента. Это, безусловно, не способ аутентификации, а способ структурирования агентов и менеджеров. Версия SNMP v.2 должна была ликвидировать этот недостаток, но в результате разногласий между разработчиками стандарта новые средства аутентификации хотя и появились в этой версии, но как необязательные.
Работа через ненадежный протокол UDP (а именно так работает подавляющее большинство реализации агентов SNMP) приводит к потерям аварийных сообщений (сообщений trap) от агентов к менеджерам, что может привести к некачественному управлению. Исправление ситуации путем перехода на надежный транспортный протокол с установлением соединений чревато потерей связи с огромным количеством встроенных агентов SNMP, имеющихся в установленном в сетях оборудовании. (Протокол CMIP изначально работает поверх надежного транспорта стека OSI и этим недостатком не страдает.) Разработчики платформ управления стараются преодолеть эти недостатки. Например, в платформе HP 0V Telecom DM TMN, являющейся платформой для разработки многоуровневых систем управления в соответствии со стандартами TMN и ISO, работает новая реализация SNMP, организующая надежный обмен сообщениями между агентами и менеджерами за счет самостоятельной организации повторных передач сообщений SNMP при их потерях.
